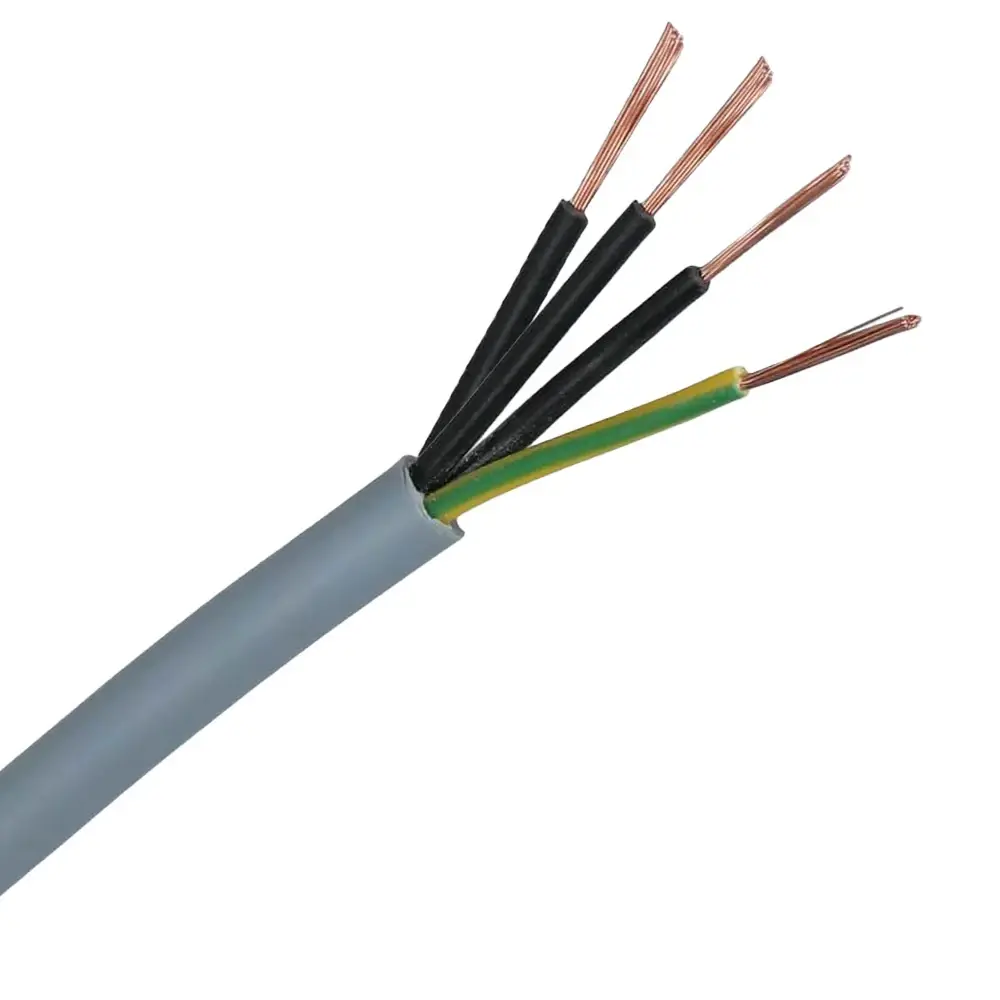

Stuurstroomkabel 4x1,5mm2 Grijs 300/500V Eca zwart genummerd + 1x Groen/Geel (rol van 100m)

Airco kabels – overzicht voor installateurs

1. Interconnectiekabel (binnen ↔ buitenunit)  Standaard kabel voor split-airco’s.

Meest gebruikt:

4G1,5 (YSLY-JZ 4G1,5) → standaard single split
5G1,5 (YSLY-JZ 5G1,5) → multisplit / extra aders

Opbouw 4G1,5
Ader 1: fase (L)
Ader 2: nul (N)
Ader 3: communicatie/signaal
Ader 4: aarde (geel/groen)

Opbouw 5G1,5
4 zwarte genummerde aders
1 geel/groene aarde

2. Voedingskabel (groep → buitendeel)

3G2,5 → standaard single split voeding

Meestal toegepast als:

H07RN-F (rubber, flexibel, buitenbestendig)
YMvK / XMVK afhankelijk van installatie-eis

3. Signaal- en besturingskabels

2 x 0,75 mm² → communicatie / accessoires
2 x 1,0 mm² → condenspomp / schakelingen

LiYCY → afgeschermde data/communicatie (Modbus, storingsvrij)
LiYY → standaard signaalkabel zonder afscherming

4. CPR classificatie (Dca / Cca)

Brandveiligheidsklasse van kabelmantels (EU-norm).

Cca
Hoge brandveiligheid
Lage rookontwikkeling
Beperkte vlamvoortplanting

Vaak vereist in utiliteit, appartementen, projecten

 Dca
Standaard installatieniveau
Meest gebruikt in woningbouw
Minder streng dan Cca
Goedkoper en gangbaar

5. Praktische standaard per installatie

Single split (2,5 – 3,5 kW):

4G1,5 (YSLY-JZ)
3G2,5 voeding

Multisplit / complexer:

5G1,5 of 5G2,5 afhankelijk van fabrikant
3G2,5 of zwaarder voor voeding

6. Kernkeuze installateur

4G1,5 → standaard airco interconnect
5G1,5 → extra aders / multisplit
3G2,5 → voeding buitendeel
LiYCY / 2x0,75 → regeling en communicatie

Dca → woningbouw standaard
Cca → project / hogere eis
